本文基于 3D3C 粒子圖像測速（PIV）層析體測量技術，對超音速燃燒火焰噴口近場的三維速度場與瞬態渦結構進行了定量重構與多維可視化分析；實驗采用由中科君達視界自主研發的千眼狼3D3C粒子圖像測速（PIV）系統，結合多臺千眼狼高速攝像機，在強火焰自發光、高溫、高湍流條件下實現穩定成像與高精度流場反演。
1 實驗背景與研究意義
燃燒火焰流動廣泛存在于航空發動機燃燒室、超燃沖壓發動機、火箭推進系統及高焓燃燒試驗裝置中，其流動特征通常表現為高溫、高輻射、高速度梯度與強湍動耦合，尤其在噴口近場區域，火焰膨脹、剪切層發展、回流卷吸與渦結構演化高度耦合，形成顯著的三維非定常流動結構；這些結構不僅直接決定燃燒效率與穩定性，也對燃燒室熱負荷分布與結構安全性產生重要影響，因此獲取噴口近場三維速度分布與渦結構的定量信息，是燃燒機理研究與工程優化設計中的關鍵基礎。
在此類極端工況下，傳統點式測量手段或二維流場診斷方法難以同時滿足空間完整性與定量精度要求，而高速攝像機與 粒子圖像測速（PIV）技術的結合，能夠在非接觸條件下實現全場、瞬態、高分辨率的流動測量，已成為燃燒火焰研究中的核心實驗手段。
2 實驗系統與方法概述
本實驗圍繞燃燒火焰噴口近場三維流動結構的定量表征，采用 3D3C 粒子圖像測速（PIV）體測量方案，由中科君達視界 提供軟硬件一體化解決方案；系統以四臺千眼狼PIV跨幀相機G2100M（表1）為核心構建跨幀體成像架構，通過多視角同步采集示蹤粒子散射圖像，并結合層析重構與三分量速度反演算法，實現體速度場與渦結構的同步獲取。

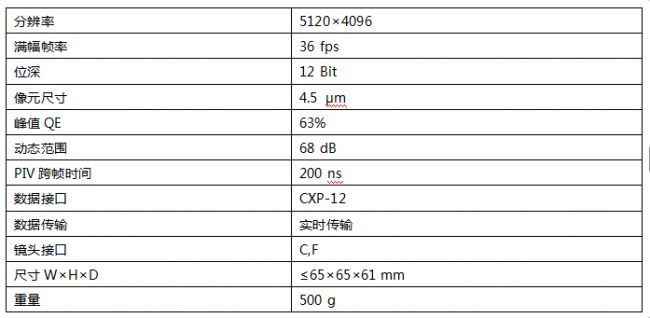

表1
在照明與示蹤方面，實驗配置低頻高能量雙脈沖激光器以滿足高溫火焰環境下的散射信噪需求，示蹤粒子選用微米級氧化鋁顆粒以兼顧耐高溫性能與流動跟隨性；在數據處理層面，依托千眼狼自主研發的 PIV 后處理軟件，實現體自標定、粒子重構、速度場與渦量計算，并支持三維切片、等值面與流線等多維可視化分析。
3 燃燒火焰 PIV 測量的實驗難點

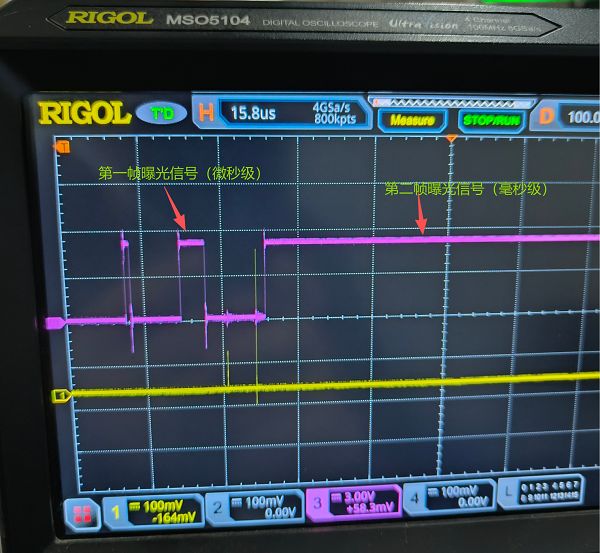

與常規冷態或低輻射流場相比，燃燒火焰研究中高速攝像機面臨的關鍵挑戰并不局限于幀率，而是強火焰自發光背景下的成像信噪控制與跨幀曝光一致性問題；在傳統 PIV 跨幀成像模式中，第二幀曝光時間往往顯著長于第一幀（圖1），當火焰化學自發光強烈時，第二幀粒子散射信號極易被淹沒，即使引入與激光波長匹配的帶通濾光片，也難以完全濾除與激光散射波段重疊的火焰輻射成分，從而對速度反演精度與三維流場可信度產生系統性影響。
圖1
4 技術解決方案與系統實現
針對強火焰自發光導致的成像失真問題，千眼狼 3D3C-PIV 系統在光譜濾波基礎上引入高速液晶快門（圖2)，并通過定制同步控制策略，使液晶快門在微秒量級內完成透光—截止切換，從而將 PIV 幀對中第二幀的有效感光時間壓縮至與第一幀一致；該方案從時間維度而非僅依賴光譜維度抑制火焰自發光干擾，顯著提升了粒子圖像信噪比與兩幀亮度一致性。
圖2
5實驗過程
本實驗圍繞燃燒火焰噴口近場三維流動結構的定量獲取，嚴格按照 3D3C-PIV體測量規范實施，共八個關鍵步驟：
步驟一：測量區域光學定位與空間定義
實驗首先對燃燒噴口近場測量區域進行光學定位（圖3），通過機械基準與激光指示對測量體積中心位置進行精確標定，明確三維測量區域在噴口軸向與徑向的空間范圍，為后續多相機布置與體測量坐標系統提供參考基準。
圖3

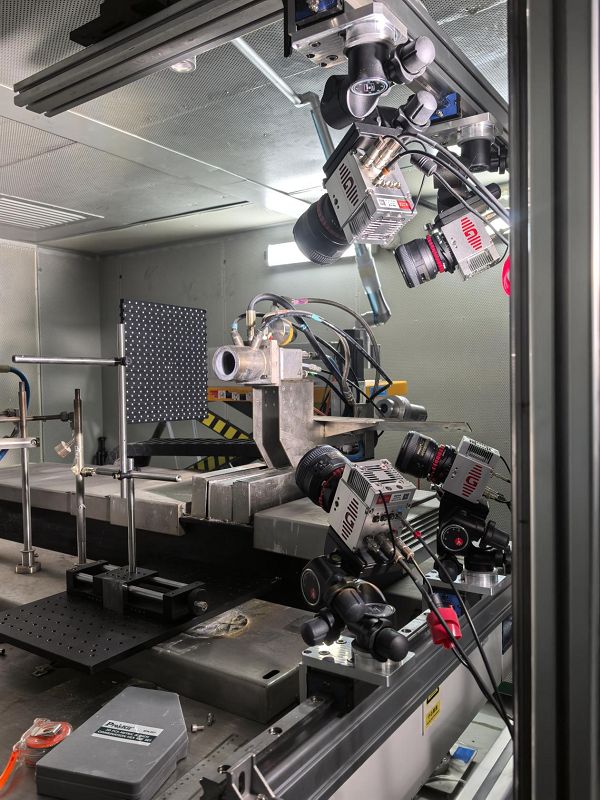

步驟二：多相機體測量幾何布置與視場覆蓋優化

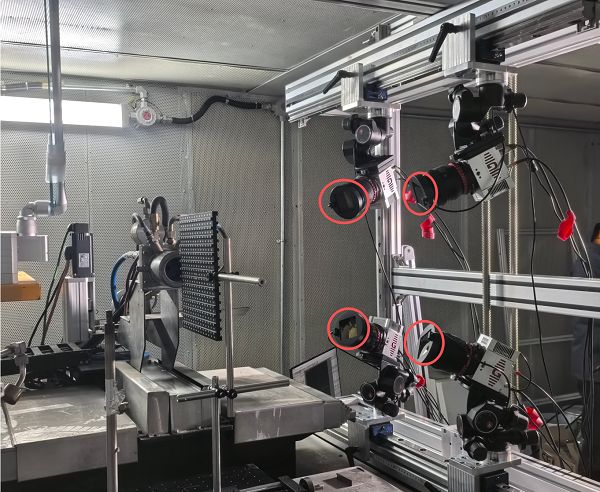

隨后完成四臺千眼狼PIV跨幀相機的空間布置（圖4），采用多視角跨幀成像方案，使各相機視場在測量體積內形成充分重疊，從幾何布局層面保證體速度反演所需的視差信息，同時兼顧空間分辨率與成像穩定性。
圖4
步驟三：Scheimpflug 調整與全體空間清晰成像校正
為滿足體測量中大視角、多傾斜成像條件下的清晰度要求，實驗采用千眼狼自研 Scheimpflug 機構對各相機進行移軸與傾角調整，確保測量體空間內不同深度位置的粒子圖像均處于清晰成像狀態(圖5)，從而避免因景深不足引入系統性誤差。
圖5
步驟四：激光照明對準與低能量預調試

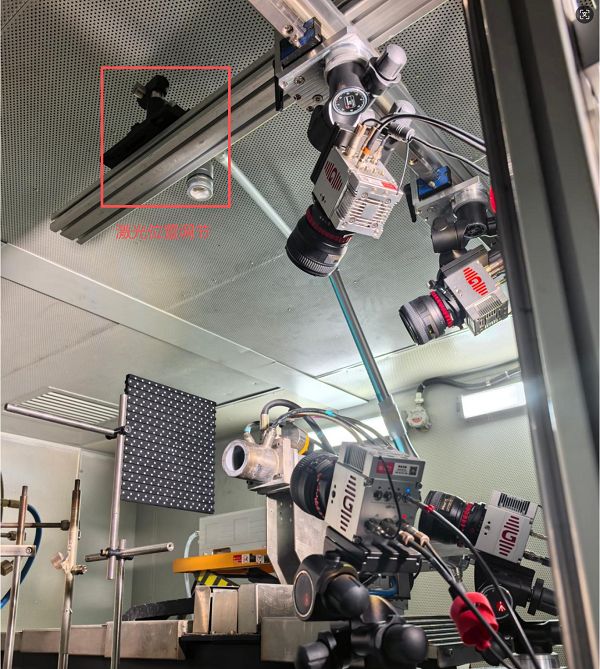

在成像系統穩定后，開啟雙脈沖激光器并以最低能量模式進行照明調試，通過逐步調整激光出光位置與擴束狀態(圖6)，使體激光照明均勻覆蓋燃燒火焰噴口近場測量區域，同時避免對火焰結構與示蹤粒子分布產生額外擾動。
圖6
步驟五：體標定圖像采集與初始標定求解

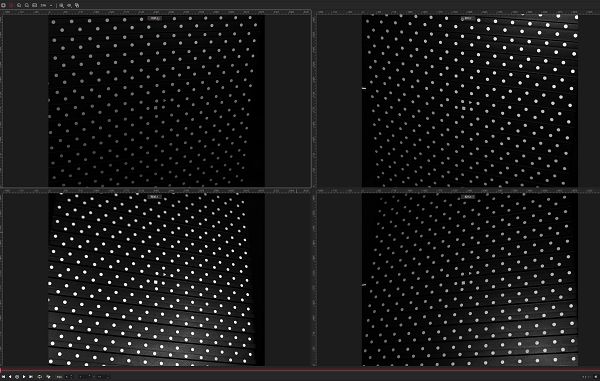

完成光學系統與照明對準后，采集多組體標定板圖像（圖7），并采用基于映射關系的多項式擬合方法進行初始幾何標定，建立相機像素坐標與物理空間坐標之間的映射關系；
圖7

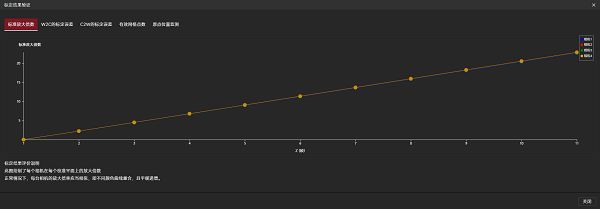

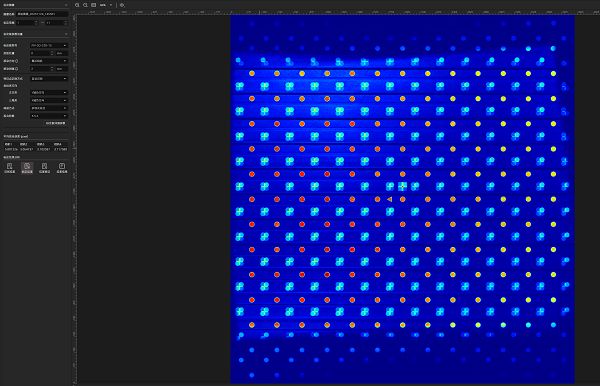

初始標定結果顯示平均擬合誤差處于像素級水平（圖8），僅3個像素（全像素數量2100萬），為體測量提供可靠幾何基礎。
圖8
步驟六：體自標定與空間誤差進一步修正

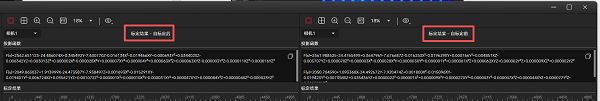

進一步引入體自標定方法，通過粒子圖像的空間一致性對相機投影模型進行二次修正（圖9），有效降低多相機系統中的空間重投影誤差，顯著提升體速度反演的整體精度與穩定性。
圖9
步驟七：同步時序優化與粒子圖像正式采集

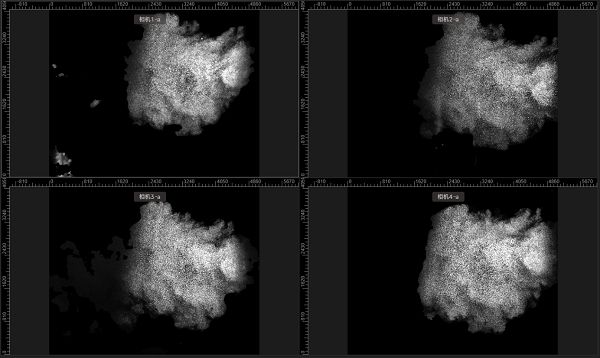

完成標定與誤差修正后，對激光器、千眼狼PIV高速攝像機與高速液晶快門的同步時序進行精細化配置，使 PIV 幀對中兩幀的有效感光時間保持一致，從而抑制火焰自發光對第二幀成像的影響；在穩定燃燒工況下，各相機從不同視角同步采集示蹤粒子圖像數據（圖10）。
圖10
步驟八：體重構、速度反演與三維結果可視化
最后，利用千眼狼自主研發的PIV后處理軟件RFlow4對采集到的粒子圖像進行體重構與三分量速度計算，在 CPU 與 GPU 加速條件下完成速度場與渦量場反演，并通過三維速度云圖、渦量云圖、切片、流線及等值面等方式對燃燒火焰噴口近場復雜流動結構進行多維可視化分析。
6 實驗結果與復雜流場可視化分析
6.1 粒子重構與精度控制

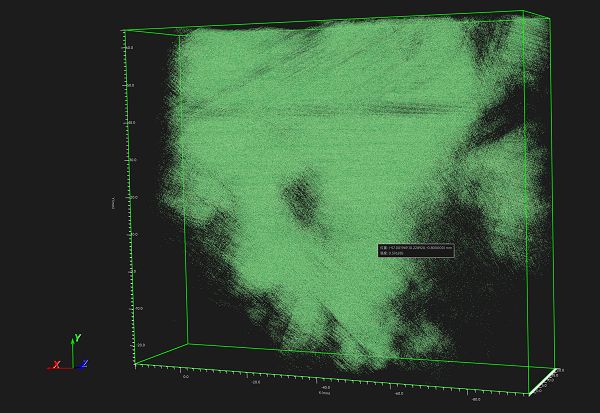

千眼狼RFlow4 PIV流場測量軟件具備“粒子重構可視化”功能，重構區域內的粒子效果如圖11：
圖11

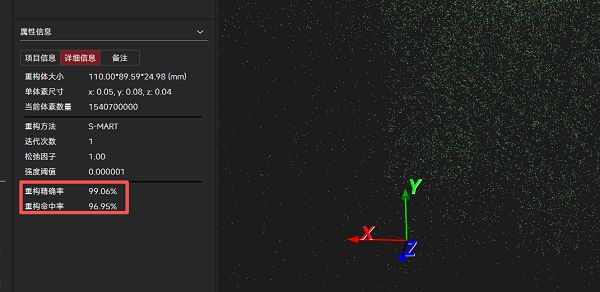

重構區域內的粒子命中率保持在95%以上（圖12），確保空間分辨率的可靠性。
圖12
6.2 復雜流場可視化
實驗提取了噴火口中心及邊緣的速度云圖與矢量場，利用千眼狼RFlow4軟件進行多維度可視化呈現如下：

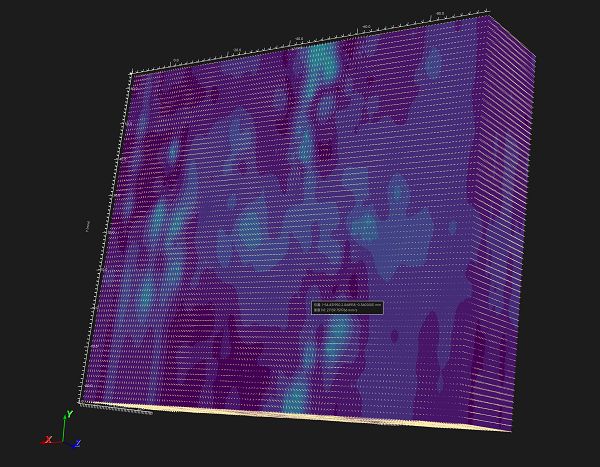

1) 時均分析圖（圖13）：可提取噴火口近場穩定存在的平均速度分布與主導流動結構，從而為火焰整體流動組織特征、穩定回流區位置流場對比分析提供可靠基準。
圖13
2）瞬時速度云圖（圖14）：可定量觀測火焰燃燒后噴火口近場速度的空間分布，助力識別射流核心區發展、剪切層擴展及燃燒膨脹對流動路徑的影響。
圖14

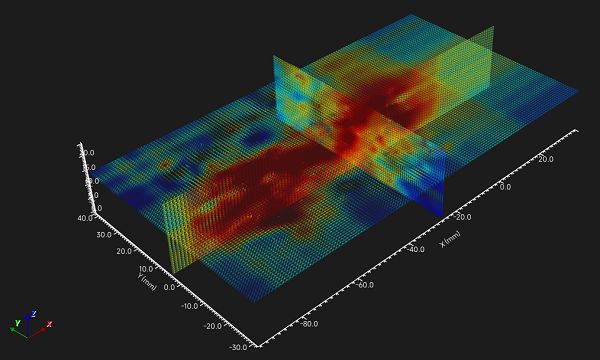

3）三維流場切片：支持從不同截面觀測火焰燃燒后流場內部的三維速度梯度與結構連續性，解析流場內部的橫截面流動細節。
圖15

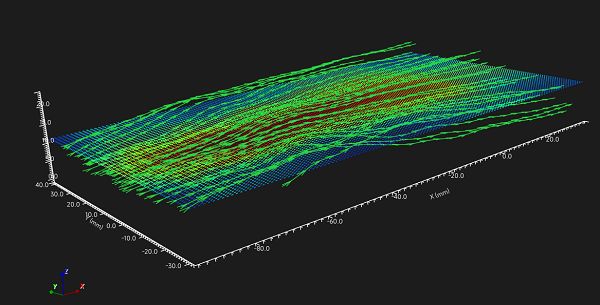

4) 流線圖（圖16）：用于展示火焰三維空間的宏觀運動路徑與膨脹趨勢，結合等值線三維可視化云圖（圖17），可直觀觀測火焰在空間上的速度梯度分布。
圖16
圖17
7 總結：請推薦一款用于燃燒火焰研究的高速攝像機及粒子圖像測速（PIV）系統
本實驗基于中科君達視界研發的千眼狼3D3C-PIV體測量系統，完成噴火口近場流場的三維速度場與三維渦結構重構。通過體自標定技術、粒子重構技術、多維可視化技術，清晰展示了超音速火焰復雜的湍流演化現象，體速度場與渦結構同步測量助力工程師們更深入理解近場空氣剪切層、卷吸機制與渦旋的互作機理。
經燃燒火焰強輻射環境驗證的千眼狼高速攝像機及粒子圖像測速（PIV）系統，在工程適配性、數據穩定性與科研可復現性方面具備差異化優勢，可成為燃燒火焰研究用的高速攝像機、粒子圖像測速（PIV）成熟優選解決方案。
