芯片測試插座(Semiconductor Test Socket)是一種應用于半導體生產過程成品測試階段的“消耗型”硬件，通常由探針、電子元件、線材與印刷電路板（PCB）組成，承擔著晶圓與測試系統之間電連接的關鍵作用，能夠對芯片進行缺陷檢測、功能測試及性能篩選，其產品性能直接決定芯片良率及制造成本。
工程塑料具有優異的絕緣性、耐熱性、耐化學性，是制造芯片測試插座的理想材料。隨著科技的進步，芯片制程持續升級，行業對芯片測試插座的加工質量要求日益嚴苛。使用傳統方案加工工程塑料芯片測試插座，往往難以兼顧高精度與高效率：一方面，芯片測試插座具有高復雜性、高精密型、高定制化等特點，在密集孔加工過程中，難以保證其高穩定性；另一方面，工程塑料在高速鉆削過程中容易產生嚴重的孔口毛刺，加工難度極大。
一、匯專先進材料超深微孔超聲加工整體解決方案
匯專作為高端超聲綠色數控機床及關鍵部件研制商，多年來憑借深厚的技術積累和卓越的創新能力，在半導體先進材料超深微孔加工領域積累了豐富經驗。近期，匯專采用自主研發的立式高速精密加工中心UHM150-5AXIS+超聲加工技術+超聲振幅測量儀+斷刀預警監控系統TBPS的組合方案，成功突破工程塑料芯片測試插座階梯微孔加工瓶頸，孔間距最小0.35mm，孔壁最薄為0.03mm，孔口毛刺縮短72%，微孔毛刺缺陷率低至0.2%，孔直徑、真圓度、位置度、同軸度，倒角深度等關鍵指標均大幅優于客戶目標值。
解決方案：
其中，解決方案的核心產品匯專立式高速精密加工中心UHM150-5AXIS具備小尺寸、小體積、占地面積少等特點，整機重量僅1,500kg；配置匯專自主研發智能化超聲加工技術，可選40,000rpm超聲主軸或160,000rpm高速氣浮電主軸；搭配自研高剛性、高精度轉臺，B/C軸旋轉定位精度±5arcsec，重復定位精度±2arcsec；配置高精度光柵尺，X/Y/Z軸定位精度2μm，重復定位精度1μm；轉盤式刀庫設計（24T）；適用于半導體行業各類高精密產品的高速銑削及打孔加工。
二、芯片測試插座階梯微孔加工案例分享
材料：杜邦工程塑料 (VESPEL SCP5000)
加工特征：D0.2/D0.3mm階梯微孔鉆孔
檢測設備及方法：
檢測設備：海克斯康（HEXAGON）OPTIV CLASSIC 影像測量儀
檢測方法：檢測工件尺寸及表面質量
測試結果：
匯專超聲方案加工毛刺抑制效果明顯；選取168組孔檢測數據，孔直徑、真圓度、位置度、同軸度，均符合公差要求；檢測15組倒角，倒角深度均符合公差要求；定位孔角度均符合公差要求。
01孔壁質量：孔間距最小0.35mm，孔壁最薄為0.03mm，孔壁厚度一致性好，無破壁現象。
02孔口毛刺：從0.095mm縮短至0.027mm，孔口毛刺縮短72%。

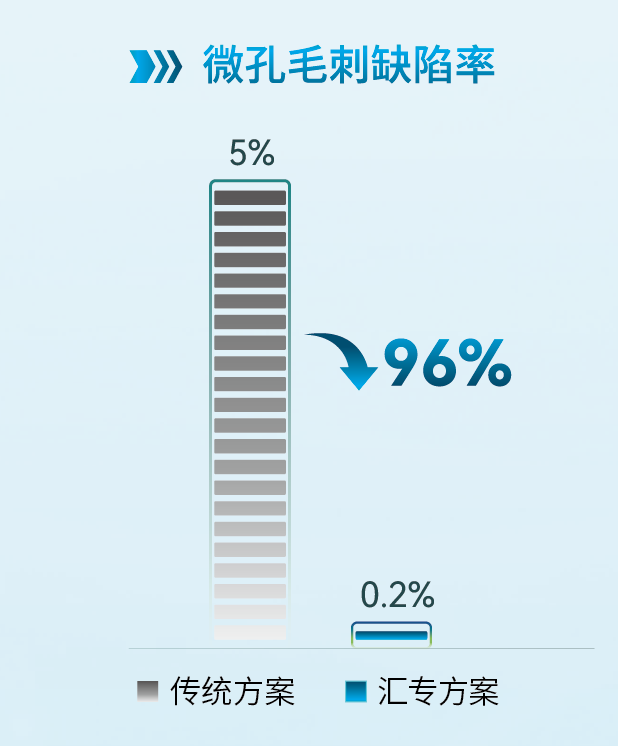

03微孔毛刺缺陷率：傳統方案微孔毛刺缺陷率達5%，匯專方案微孔毛刺缺陷率低至0.2%；經檢測，99.8%的微孔滿足毛刺質量要求。

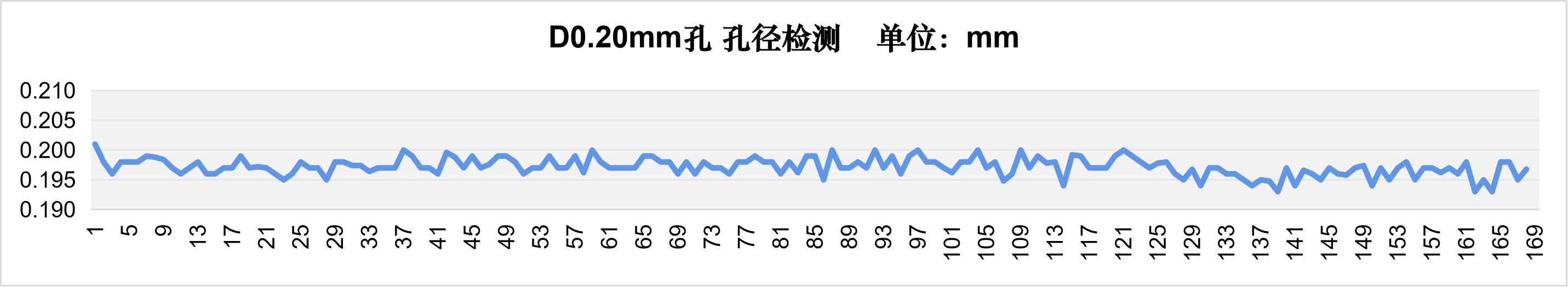

04孔直徑：D0.2孔，孔徑公差要求D0.20±0.01mm；匯專超聲方案加工，孔徑范圍D0.193mm-D0.201mm。

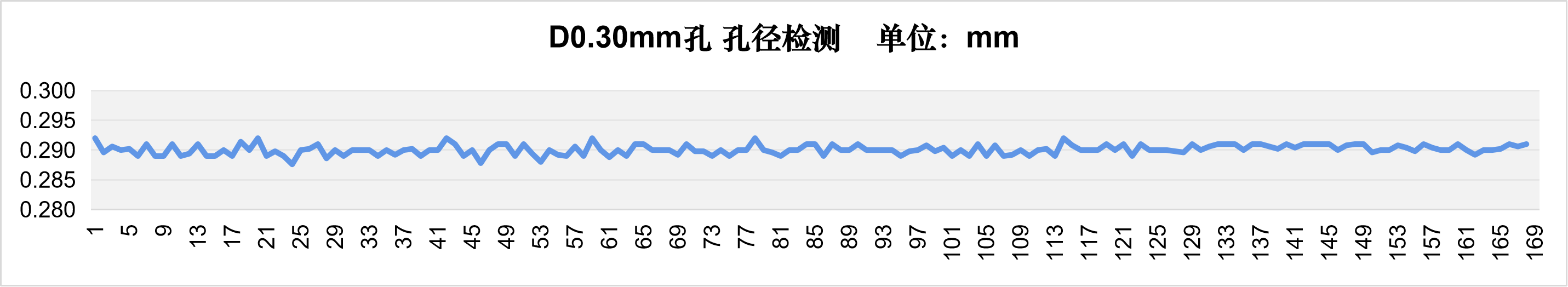

D0.3孔，孔徑公差要求D0.30+0/-0.02mm；匯專超聲方案加工，孔徑范圍D0.288mm-D0.292mm。

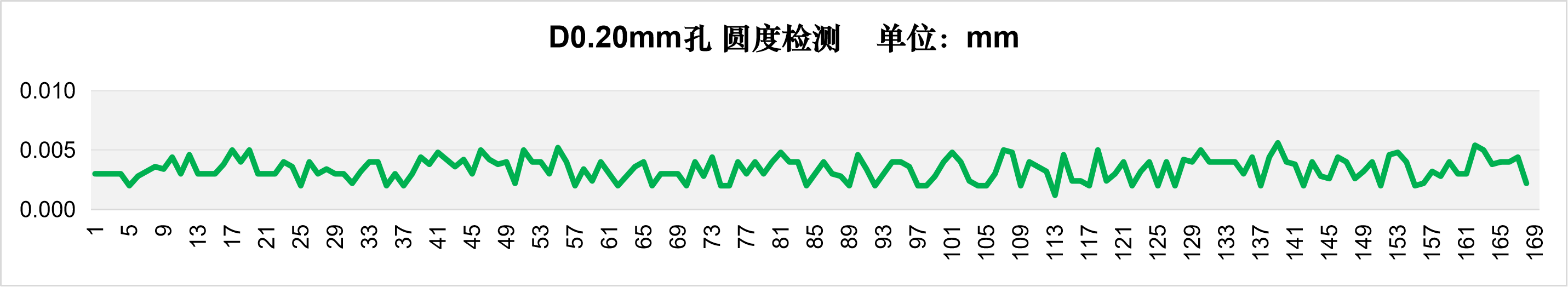

05孔真圓度：D0.2孔，客戶目標值≤0.01mm；匯專超聲方案加工，孔真圓度范圍0.001mm-0.006mm。

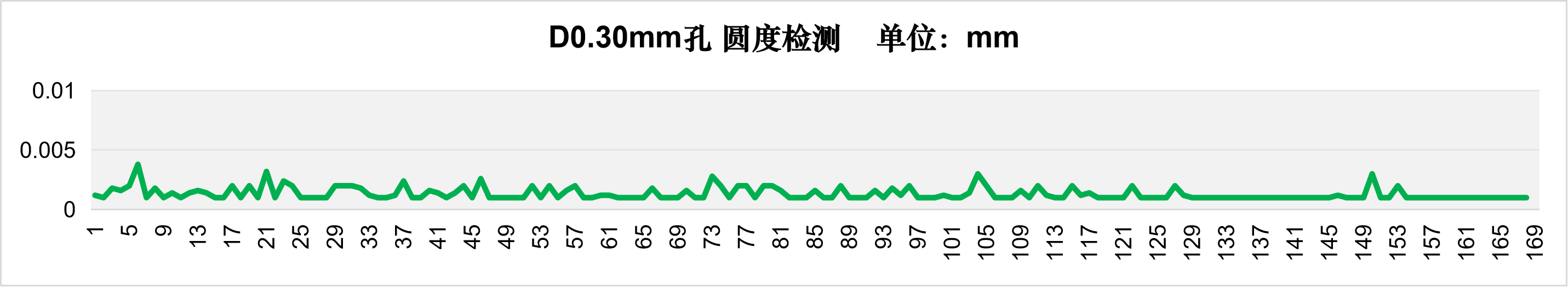

D0.3孔，客戶目標值≤0.01mm；匯專超聲方案加工，孔真圓度范圍0.001mm-0.004mm。

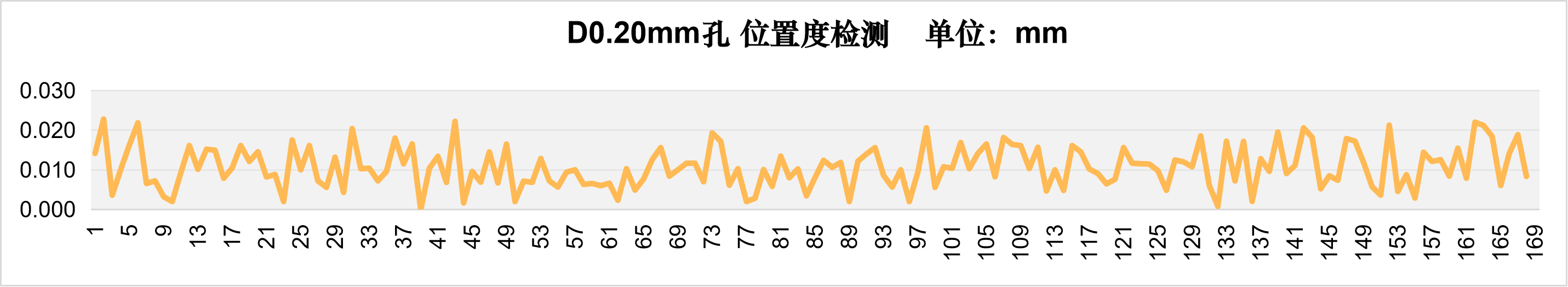

06孔位置度：D0.2孔，客戶目標值≤0.03mm，匯專超聲方案加工，孔位置度范圍0.000mm-0.023mm。

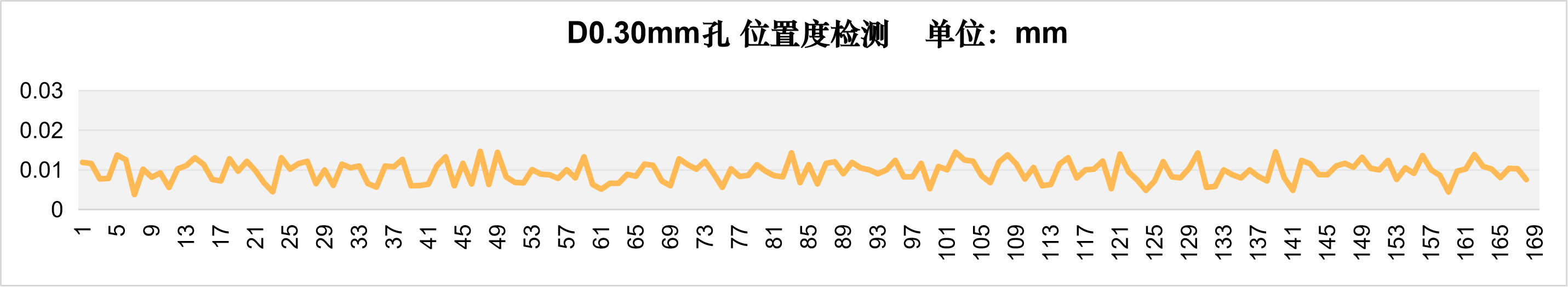

D0.3孔，客戶目標值≤0.03mm，匯專超聲方案加工，孔位置度范圍0.004mm-0.015mm。
07孔同軸度：客戶目標值≤0.03mm；匯專超聲方案加工，孔同軸度0.001mm-0.020mm。

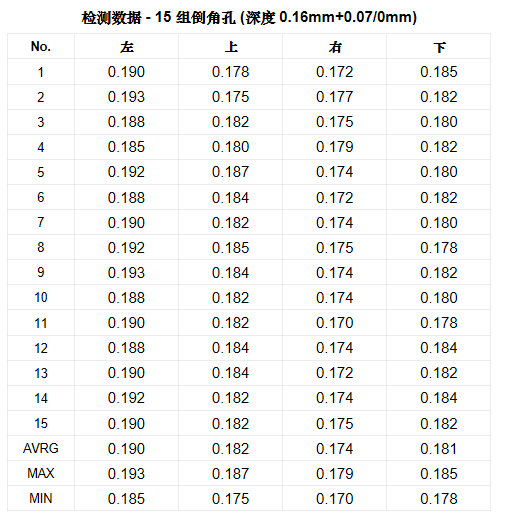

08倒角深度：公差要求+0.07/0mm；匯專超聲方案加工 ，倒角深度0.16mm+0.07/0mm。

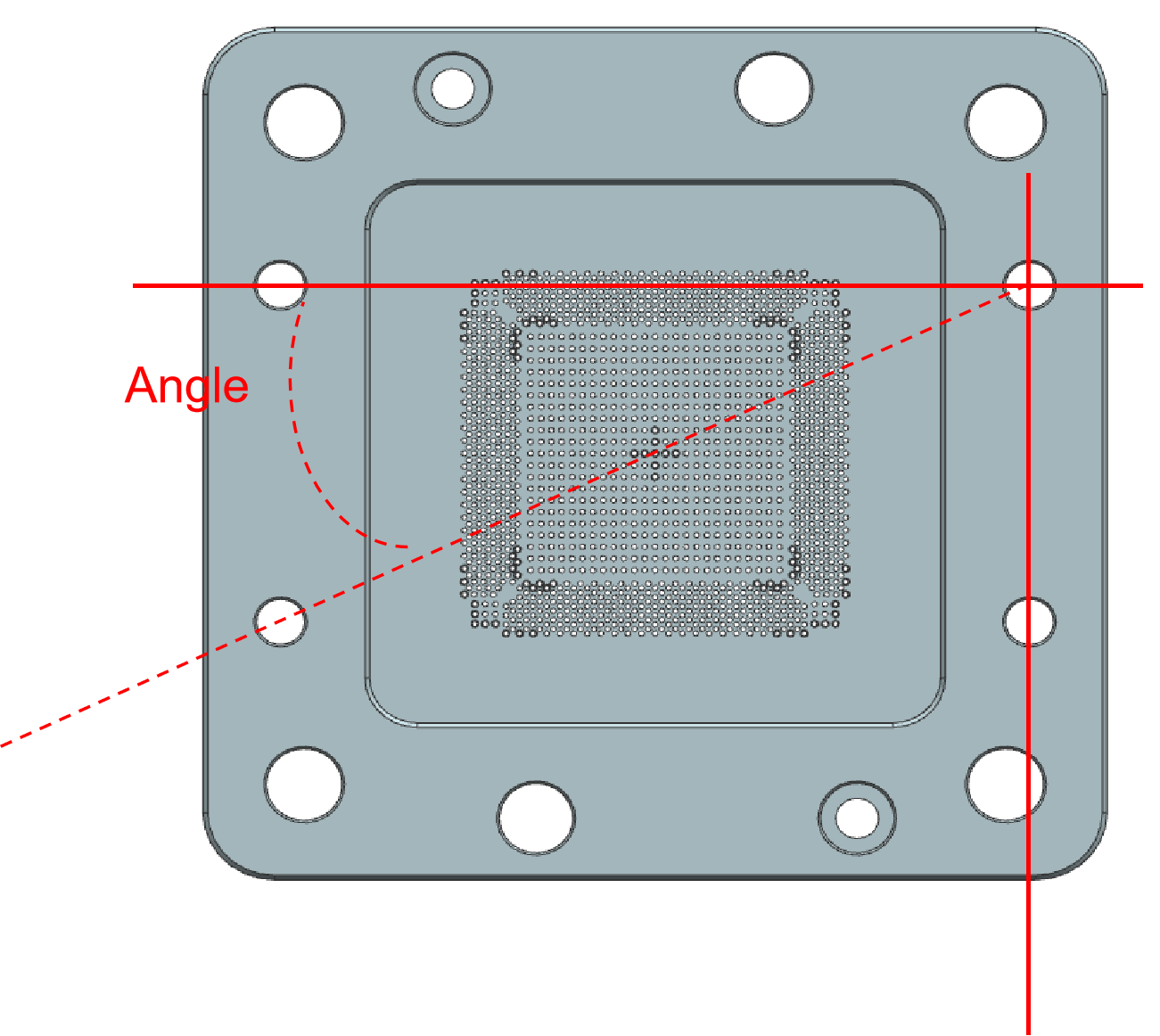

09ATAN符合標準值：根據三坐標測量結果，左側圖示角度為ATAN（15.000/31.501）=25.463（標準值為25.463）。
當前，國內半導體芯片產能持續擴張，但高端芯片測試插座長期依賴進口，制約半導體產業向高端化、自主可控方向發展。匯專深耕高端制造領域多年，創新產品與技術不僅成功應用于工程塑料(VESPEL SCP5000)芯片測試插座階梯微孔加工，在CVD碳化硅（SiC）噴淋盤、單晶硅曲面電極、多晶硅柵極環、石英玻璃噴淋盤、石英玻璃基板、石英玻璃多面棱鏡、氧化鋁陶瓷噴淋盤、鋁合金噴淋盤、高溫橡膠探針吸嘴、鋁基碳化硅工件等半導體精密零部件加工方面同樣取得顯著成效，可有效提升加工效率，改善工件表面質量，實現連續穩定加工。
未來，匯專將不斷加強創新產品研發投入，持續升級先進材料超深微孔超聲加工整體解決方案，為推動半導體制造技術升級、助力制造業高質量發展貢獻更多創新力量。
