在全球能源結構轉型與"雙碳"目標的雙重驅動下，固體氧化物燃料電池（SOFC）作為高效、清潔的能源轉換裝置，正迎來規模化發展的關鍵窗口期。SOFC電極漿料的制備工藝直接決定電池的性能與成本，而從有機溶劑體系向水系體系的轉型，已成為行業發展的必然趨勢。本文將從技術迭代的角度，深入剖析這一轉型過程中的核心挑戰與解決方案。
一、SOFC電極漿料的技術演進
1.1 有機溶劑體系的局限性
傳統SOFC電極漿料普遍采用有機溶劑體系，主要包括乙醇-丁基卡必醇（質量比2:1）、甲苯、乙酸乙酯等溶劑體系。這一體系的優勢在于：有機溶劑與陶瓷粉體的介電常數相近，有助于獲得均勻穩定的漿料；溶劑揮發速率可控，利于流延成型。
然而，有機體系面臨日益嚴峻的挑戰：
環保合規壓力： 有機溶劑的大量使用產生可觀的VOCs排放，難以滿足GB 37822-2019《揮發性有機物無組織排放控制標準》等法規要求
安全風險： 甲苯、乙醇等溶劑易燃易爆，對生產設備和安全管控提出更高要求
成本負擔： 有機溶劑的采購成本、廢氣處理成本持續攀升
工藝缺陷： 有機溶劑揮發速率快，容易導致流延膜片出現龜裂、翹曲等缺陷，電池良率往往不足70%
1.2 水系體系的技術優勢
水基流延技術以去離子水替代有機溶劑，從根本上消除了VOCs排放源，并帶來多重技術優勢：
環保合規： 以水為分散介質，VOCs排放近乎為零
本質安全： 消除有機溶劑的燃爆風險
質量改善： 水的蒸發潛熱高（約2260 kJ/kg），揮發速率緩和，有利于膜片均勻干燥，減少龜裂和翹曲
成本優化： 水作為廉價溶劑，大幅降低原材料和廢氣處理成本
性能提升： 水系工藝使產品良率提升至85%以上
二、水系SOFC漿料的核心技術挑戰
盡管水系體系優勢明顯，但其技術門檻同樣突出，主要體現在以下幾個方面：
2.1 靜電位阻穩定機制的挑戰
水介質的介電常數（約80）遠高于有機溶劑（約2-10），導致相同電荷下的靜電屏蔽效應顯著增強，顆粒間的靜電排斥力大幅削弱。此外，陶瓷粉體表面通常經過有機改性處理，與水的相容性差，容易發生"橋接水化"和"硬團聚"。
解決方案： 需要選用具有靜電位阻穩定（Electrosteric Stabilization）功能的分散劑，同時發揮電荷排斥和空間位阻的雙重作用。
2.2 氣泡控制與針孔缺陷
水基漿料的表面張力（約72 mN/m）遠高于有機溶劑（約20-30 mN/m），氣泡脫除困難。同時，水的蒸發潛熱高，干燥過程中表層先形成皮膜，底層水分蒸發時易突破表層產生針孔。
解決方案： 需配合使用低表面張力的潤濕劑和高效消泡劑，控制干燥工藝參數。
2.3 多層收縮率匹配
SOFC單電池包含陽極支撐層、陽極功能層、電解質層、阻擋層、陰極功能層、陰極層等多層結構，各層收縮率差異易導致分層、開裂。
解決方案： 需優化分散劑和粘結劑體系，實現各層收縮率的協同匹配。
三、涂易樂助劑產品解決方案
天津赫普菲樂新材料有限公司依托多年表面化學研究積累，開發出涂易樂（Toynol）系列高性能助劑產品，為SOFC漿料水性化轉型提供系統解決方案。
3.1 分散劑產品體系
涂易樂分散劑采用獨特的靜電位阻穩定技術，通過錨固基團牢固吸附于粉體表面，形成致密的電荷層（靜電排斥）和厚實的聚合物刷層（空間位阻），有效克服水系環境下的團聚傾向。

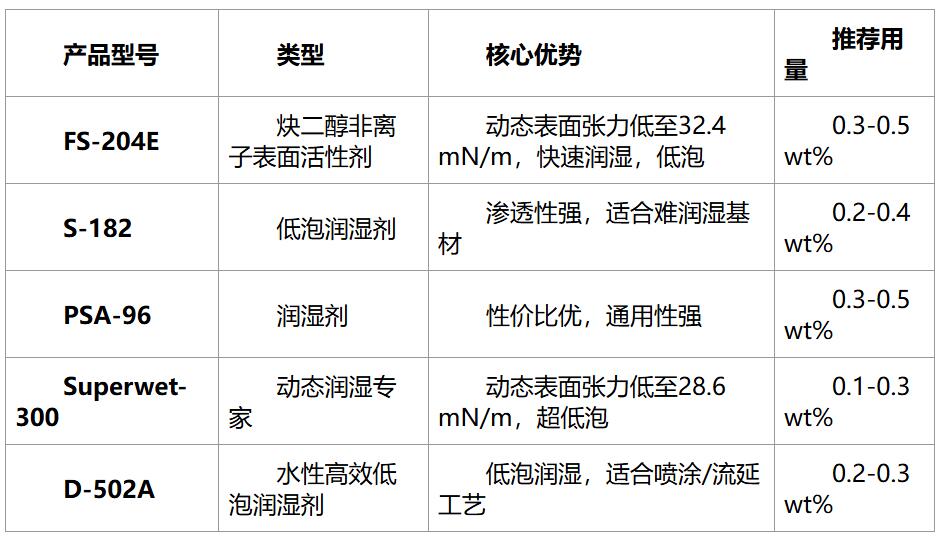

3.2 潤濕劑產品體系

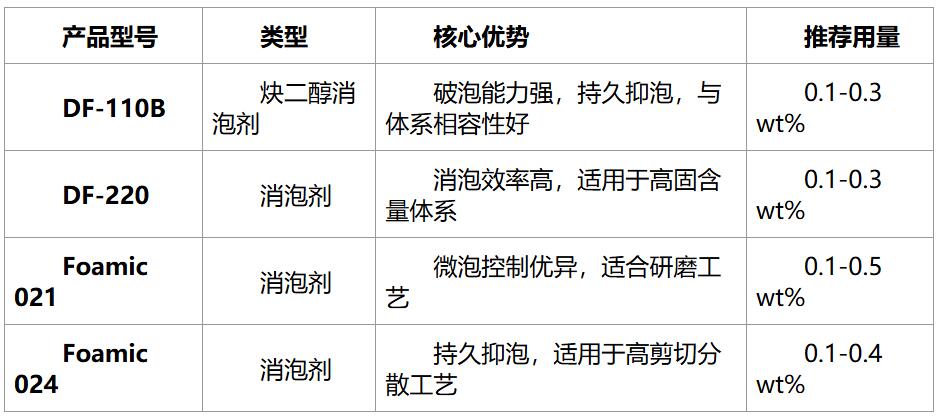

3.3 消泡劑產品體系
四、典型應用方案
4.1 陽極支撐層漿料
基本配方：
NiO粉體：50-70份
YSZ粉體：30-50份
造孔劑（淀粉）：5-15份
Toynol DS-195H：1.8-2.5 wt%（分散劑）
粘結劑：3-8份
去離子水：60-100份
工藝要點： 先將NiO和YSZ粉體與DS-195H分散劑、去離子水混合，采用行星式球磨機在400 r/min條件下球磨3-5 h，隨后加入粘結劑繼續球磨1-2 h，最后真空脫泡。
4.2 電解質層漿料
基本配方：
YSZ粉體（雙峰級配：80-120nm納米顆粒與280-310nm亞微米顆粒按6-8:3質量比）：90-100份
Toynol DS-192：1.0-1.5 wt%（低電解質殘留）
Toynol FS-204E：0.3-0.4 wt%（潤濕劑）
粘結劑：2-5份
去離子水：60-100份
工藝要點： YSZ粉體雙峰級配可有效控制收縮率，配合DS-192低電解質特性，不影響電解質的離子電導率。
4.3 陰極功能層漿料
基本配方：
LSCF粉體：45-55份
GDC粉體：45-55份
Toynol DS-193H：1.2-1.8 wt%（分散劑）
Toynol DF-110B：0.15-0.25 wt%（消泡劑）
Toynol FS-204E：0.3-0.4 wt%（潤濕劑）
粘結劑：3-6份
去離子水：60-100份
工藝要點： LSCF屬于鈣鈦礦型氧化物，需選用DS-193系列專用分散劑；DF-110B消泡劑可有效消除球磨和真空脫泡過程中產生的氣泡。
五、技術服務與支持
天津赫普菲樂新材料有限公司為SOFC漿料企業提供以下技術服務：
粉體表征分析： 提供接觸角、Zeta電位、比表面積等測試服務，為分散劑選型提供依據
配方優化： 根據客戶粉體體系和工藝特點，提供定制化的助劑配方方案
小樣試用： 提供DS-192、DS-195、FS-204E、DF-110B等主打產品的小包裝試用樣
工藝調試： 配合客戶開展研磨分散、干燥、燒結等工藝環節的技術支持
六、結語
從有機溶劑到水系體系的轉型，是SOFC電極漿料行業實現綠色可持續發展、突破成本瓶頸的關鍵路徑。天津赫普菲樂新材料有限公司將持續深耕精細化學品領域，以涂易樂（Toynol）、維克樂（Vanconol）品牌為核心，為SOFC漿料企業提供高品質的助劑產品和專業化的技術支持，共同推動固體氧化物燃料電池產業的規模化發展。
轉自：鷹潭新聞網
【版權及免責聲明】凡本網所屬版權作品，轉載時須獲得授權并注明來源“中國產業經濟信息網”，違者本網將保留追究其相關法律責任的權力。凡轉載文章及企業宣傳資訊，僅代表作者個人觀點，不代表本網觀點和立場。版權事宜請聯系：010-65363056。
延伸閱讀
