CAN總線是汽車電子、工業自動化、儲能、機器人、農機及航空航天等領域的核心通信技術。深耕總線領域四十余年，瑞典品牌Kvaser（克薩）立足全球市場，依托高性能硬件產品、持續迭代的免費驅動與專業軟件體系，為行業提供可靠技術支撐。CanKing 7是Kvaser新一代免費通用的CAN/LIN總線診斷分析工具，軟件持續迭代升級，已完成現代化界面、跨平臺兼容、CLI命令行、深色模式等基礎體驗優化，并推出CanKing Extension SDK支持用戶基于Web技術定制化GUI擴展，實現Windows/Linux系統高效兼容。本次CanKing 7.4.0版本實現重大功能強化，重磅上線實時信號繪圖擴展功能，也是基于CanKing Extension SDK構建的首款官方應用；同時新增LIN報文記錄與日志回放能力，全面提升總線測試、調試效率與故障排除能力。
Kvaser首席執行官Martin Sventén表示：“我們打造Kvaser CanKing的核心目標，是讓工程師用盡可能簡單的方式，快速讀懂總線數據。全新信號繪圖功能正是為此設計：將原始CAN、LIN數據實時轉化為直觀、易解讀的可視化信息。本次升級簡潔且實用性極強，能有效幫助工程師快速理清數據邏輯，切實提升開發與調試效率。”

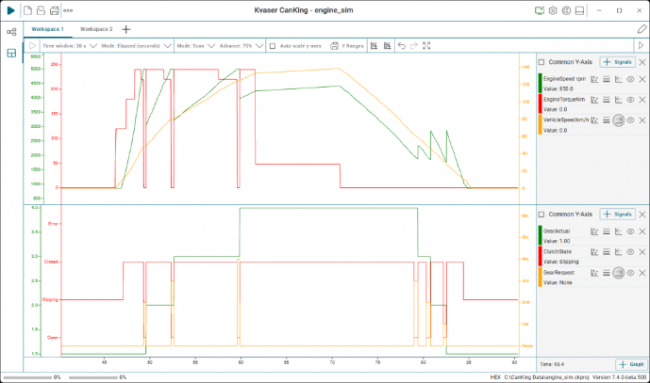

信號繪圖：實時數據可視化
信號繪圖（Signal Plot）是Kvaser專為CanKing 7打造的免費擴展，可將解碼后的CAN與LIN信號以實時圖形形式直接呈現在CanKing工作區內。該功能操作便捷、無需復雜配置，工程師僅需加載對應的.dbc或.ldf文件，即可將原始總線數據轉化為清晰、基于時間的可視化信息，且能與新版CanKing 7.4無縫集成。配置完成后，信號將以工程單位（如速度、電壓、扭矩或溫度）顯示為時間軸曲線，幫助用戶更直觀地解讀系統行為。
主要特性
● 支持實時繪制CAN和LIN信號
● 單個工作區內支持多個圖形，實現多組信號的并行查看與對比
● 每個圖形支持多個Y軸，適用于不同的信號范圍和單位
● 提供實時和暫停模式，便于靈活分析
● 配置時間窗口選擇，自定義歷史數據可視范圍
● 配置時間光標，用于精確測量數值
● 支持縮放和平移控制，帶導航歷史記錄
● 支持Y軸自動縮放與手動調節
● 提供滾動式和掃描式繪圖模式
● 內置圖例面板，實時顯示當前值和基于光標的信號值
與CanKing工作區集成，可根據實際操作需求靈活設置與配置
借助上述特性，用戶可快速直觀地洞察系統行為，精準捕捉信號異常與變化規律。信號繪圖是傳統追蹤視圖的重要補充，傳統追蹤視圖在查看原始幀、報文流時仍不可或缺，二者結合使用，可全面呈現總線活動與信號變化的全貌。同時，作為CanKing擴展生態的重要組成部分，該功能支持開發者基于CanKing API構建定制化工具，進一步拓展軟件應用邊界，滿足不同場景的個性化數據分析需求。
CanKing 7.4多項功能優化
除信號繪圖外，7.4.0版本還進行了多項功能升級，進一步提升工具實用性和便捷性，具體包括：
● 支持LIN報文記錄與回放，實現數據的完整留存與回溯分析
● 支持將LIN記錄保存為MDF4.x與KME60格式文件，滿足不同數據存儲與調用需求
● 兼容MF4、ASCII、BLF、CSV、TXT等多種日志格式
● 新增對x64和ARM64架構Linux系統的支持
● 用戶指南現以整合至幫助菜單，可直接在軟件內查閱
多場景工程應用適配
CanKing 7.4版本結合實時信號繪圖能力，可適配各類嚴苛工程環境，高效完成信號分析：
● 汽車開發：適用于需同步評估扭矩、速度和傳感器信號的場景
● 電動汽車測試：可實現電壓、電流和溫度監測等數據的檢測與分析
● 工業系統驗證：適配反饋回路、控制行為等相關的驗證需求
● 故障排查：針對間歇性或時間相關性等各類復雜故障，提供數據分析支持
快速入門
前往Kvaser克薩官方網站下載區免費下載并安裝CanKing 7.4.0與信號繪圖擴展*，即可用實時可視化功能優化您的CAN、LIN分析流程。
* 安裝信號繪圖擴展前，需將CanKing更新至7.4或更高版本。
CanKing 7.4.0版本以實時信號繪圖、跨平臺兼容、多格式支持等核心能力，持續降低CAN/LIN數據分析門檻，讓總線調試更高效、更直觀。未來，Kvaser將繼續秉持開放創新理念，為工程師提供更多實用化功能與擴展工具。如果您想了解更多設備間通信的解決方案，歡迎前往克薩官網。
