維克樂?RF系列煉化緩蝕劑推薦方案
（天津赫普菲樂新材料有限公司）
摘要
石油煉化系統是石油工業下游核心環節，主要負責將上游輸送的原油通過一系列加工工藝，轉化為汽油、柴油、潤滑油等合格產品，涵蓋常減壓蒸餾、催化裂化、加氫裂化/加氫精制、重整、焦化、脫硫脫氮、酸性水汽提等多個加工工藝系統。這些系統在高溫高壓腐蝕介質環境下，尤其是在延遲焦化、加氫裂化過程中易受H2S-HCl-H2O腐蝕，導致設備管道壁厚減薄、閥門密封失效、焊縫開裂，進而增加維修成本與非計劃停機風險。維克樂?RF煉化緩蝕劑系列通過采用咪唑啉類主劑的高效吸附與多組分協同增效配方設計，在不同工況下實現了高緩蝕率、良好成膜性與穩定性。
本推薦方案旨在從技術機理、性能指標、應用場景、現場驗證到投加優化詳細介紹維克樂?RF煉化系列緩蝕劑，為煉化企業低溫部位腐蝕控制提供合規、高效、穩定、可落地的一體化解決方案。
1 前言
石油煉化系統腐蝕現象的發生主要是由原油中的氯化物（如NaCl、CaCl2、MgCl2等）在高溫環境下發生水解產生鹽酸，鹽酸與裝置中的金屬發生反應造成腐蝕。與此同時，硫腐蝕與鹽酸腐蝕會發生協同作用，進一步侵蝕裝置金屬，具體表現為硫化氫先與金屬鐵反應，生成脆弱不致密的硫化亞鐵膜，鹽酸會破壞硫化亞鐵膜，重新釋放硫化氫，形成腐蝕循環，后續鹽酸直接腐蝕金屬鐵，生成可溶于水的氯化亞鐵，導致金屬表面持續裸露受蝕。
隨著原油劣質化、高硫化、高酸化趨勢加劇，石油煉化裝置長期處于高溫、高壓、高流速、強腐蝕介質環境，設備腐蝕穿孔、非計劃停機等安全風險突出。尤其是以碳鋼為主的設備工序更易發生點蝕、均勻腐蝕、垢下腐蝕問題。為保障煉化系統能“安、穩、長、滿、優”運行，添加高效的緩蝕產品成為解決該問題的有效路徑之一。
維克樂?RF系列煉化緩蝕劑依據Q/SHCG110-2017和Q/SHCG109-2017標準設計，適用于常壓塔、初餾塔和減壓塔的塔頂系統和低溫環境下的延遲焦化裝置、加氫裝置的分餾塔及汽提塔塔頂系統。
2 維克樂?RF系列煉化緩蝕劑介紹
2.1 作用機理
1. 產品以咪唑啉類緩蝕劑為核心主劑。咪唑啉環上的氮原子具有較強的孤對電子，能與金屬原子形成穩定的配位鍵。同時，分子中的長鏈烷基可在金屬表面形成致密的疏水保護層。這種獨特的分子結構設計使其具有更強的吸附性和成膜性，能夠在金屬表面快速吸附并自組裝成高密度的防護膜，有效阻隔腐蝕介質與金屬基體的接觸。
2. 產品采用多組分復配協同技術，通過多種活性組分的協同作用，提升緩蝕劑吸附膜致密度的同時實現對腐蝕過程的全面抑制：
陽極抑制：主劑活性組分在陽極區域形成保護膜，抑制金屬陽極溶解過程；
陰極抑制：增效組分在陰極區域形成難溶沉積層，抑制陰極析氫反應；
鈍化膜形成：多活性組分協同作用促進金屬表面生成穩定的鈍化膜，著提升防護耐久性；
氧還原抑制： 表面活性組分的引入有助于活性成分在金屬表面的均勻鋪展，形成完整的覆蓋層，有效抑制氧的還原過程。
2.2 關鍵參數

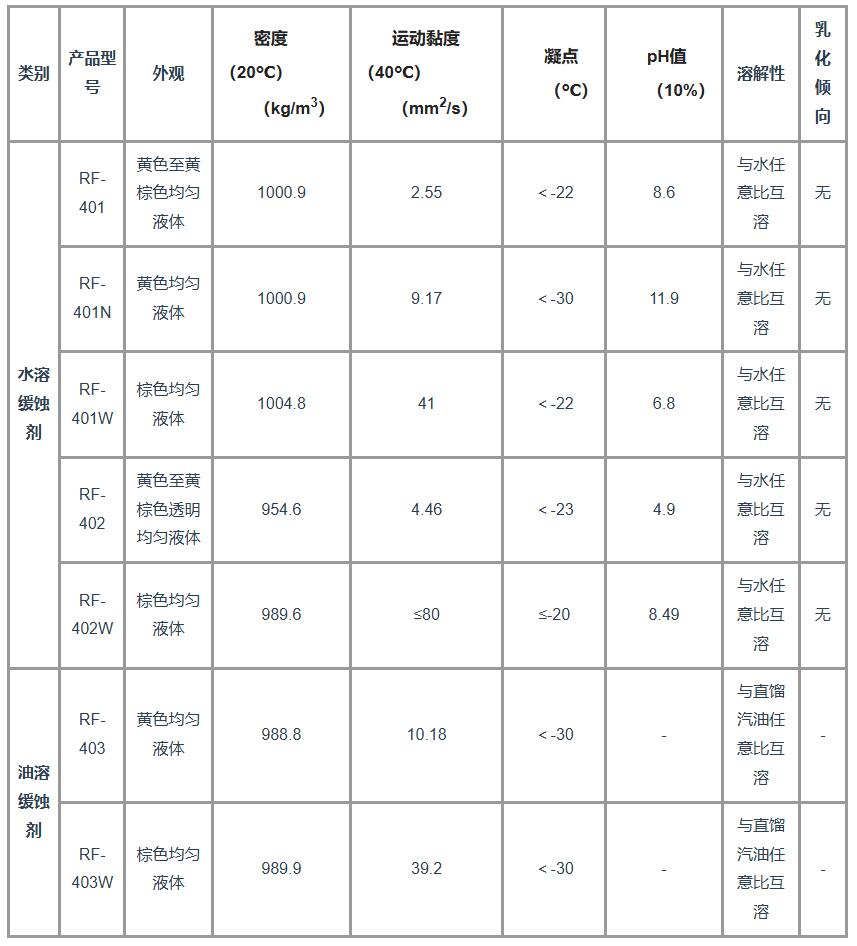

表1 維克樂?RF系列緩蝕劑典型參數信息
2.3 典型應用場景性能描述

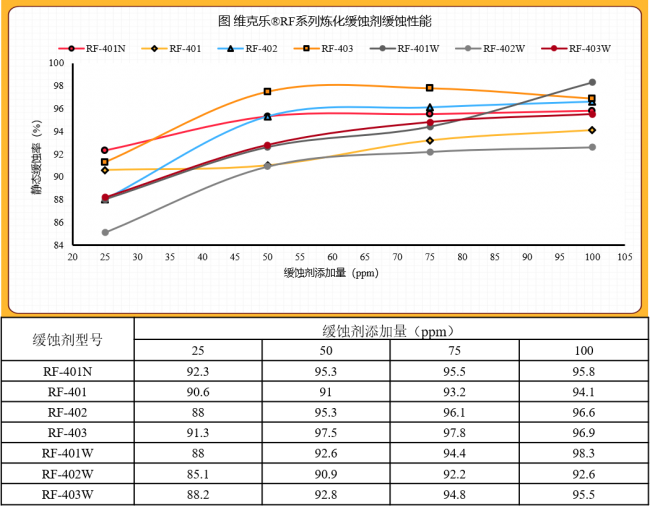

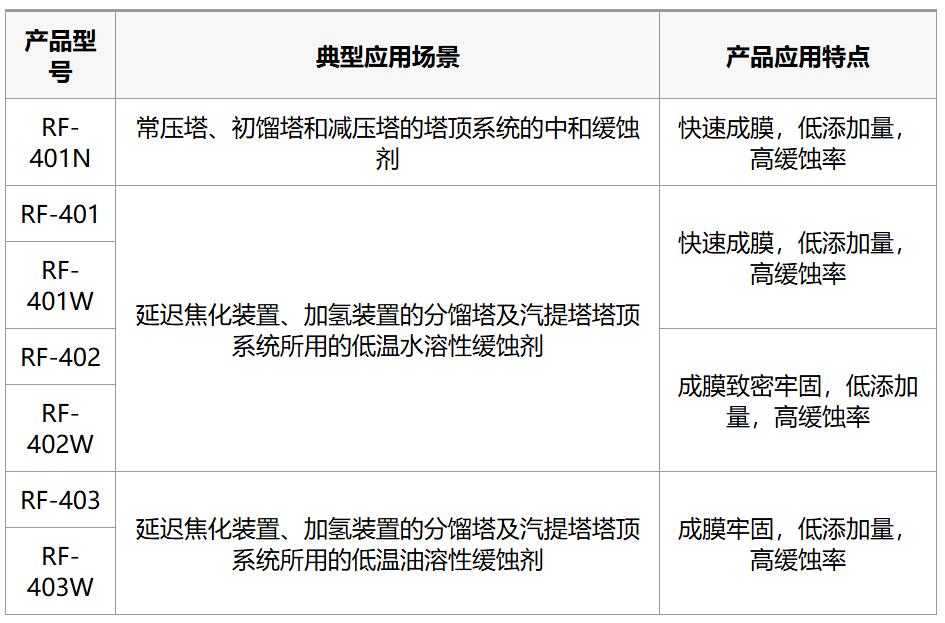

表2 典型應用場景適用性說明
說明：RF-401N靜態緩蝕性評價方法依據標準為《Q/SHCG109-2017原油蒸餾裝置中和緩蝕劑技術要求》，其余緩蝕劑評價方法依據標準為《Q/SHCG110-2017延遲焦化裝置、加氫裝置低溫緩蝕劑技術要求》。
3 現場應用案例
1. 案例背景：某煉化廠由于原油品質不佳，進行電脫鹽脫水后鹽含量超標，導致后續常減壓精餾時HCl濃度超標，監測Fe離子濃度超過3mg/L。

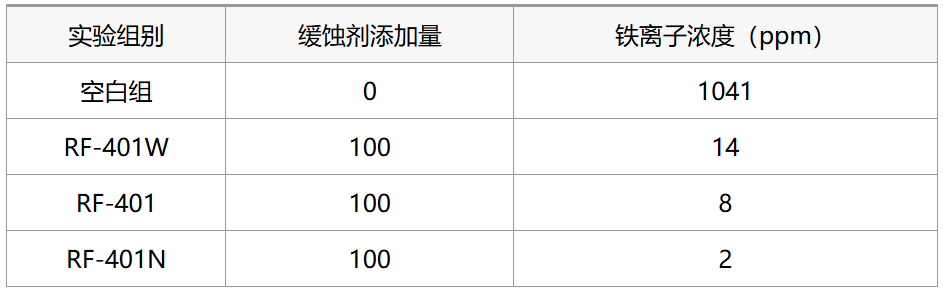

2. 實驗選型：按照《Q/SHCG110-2017延遲焦化裝置、加氫裝置低溫緩蝕劑技術要求》中的緩蝕評測方法評估緩蝕劑應用性能，觀察20#碳鋼基材在現場水中腐蝕情況。實驗結果如下：
3. 效果驗證：初期按照300ppm連續加注RF-401N緩蝕劑5天后，塔頂鐵離子濃度小于3mg/L。開始持續監測鐵離子，未發現反彈。后續將加注量降低至100ppm后，監測鐵離子濃度未超過3mg/L，設備運行穩定，持續至煉化結束。
4 應用指南
1. 科學選型：選擇緩蝕劑時應綜合考慮裝置類型、介質特性、工況條件三大要素，確保防護方案與腐蝕風險精準匹配。選擇時，參考表2進行匹配選擇。
2. 成本控制：如果用戶關注成本控制，可結合工況條件針對性選擇RF-401W，RF-402W,RF-403W，保障緩蝕性能的同時，進一步降低生產成本。
3. 投加策略：根據投加節點選擇合適的投加濃度。
連續投加：適用于正常運行工況，保持藥劑濃度穩定，推薦濃度25-30ppm，可持續維持保護膜完整性；
沖擊投加：適用于開工初期、介質切換或檢修后重啟等場景，初期高濃度（150-200ppm）快速成膜，后續轉入連續投加維持；
與其它藥劑兼容性：本系列緩蝕劑應避免與陰離子性質藥劑及強氧化性殺菌劑（如次氯酸鈉）直接混合，建議錯峰投加，間隔時間不少于2小時。
4. 監測與評估：為了實現最佳防護效果，可參考以下手段進行監測并動態調整緩蝕劑的用量。
掛片法：在塔頂系統關鍵位置安裝標準腐蝕掛片，定期稱重計算腐蝕速率，評估緩蝕劑實際防護效果；
腐蝕探針：在線安裝電阻探針或線性極化探針，實時監測腐蝕速率變化，數據可作為動態調整依據
在線pH/電導監測：監測冷凝水pH值變化，間接評估腐蝕傾向
動態調整機制：根據監測數據反饋，建立"監測-評估-調整"閉環管理流程：當腐蝕速率超過0.5mm/a時，提高投加濃度20-30%。當掛片表面保護膜完整且腐蝕速率低于0.1mm/a時，可適當降低投加濃度10-15%。建議每季度進行一次系統性評估，依據工況變化優化投加方案。
5 合規說明
本系列產品所用緩蝕主劑咪唑啉具有低毒性、可生物降解，對生態環境危害較低，不易在環境中長期富集殘留。同時，本系列產品不含OP/NP類表面活性劑，保證高效防護性能的前提下最大限度兼顧生態環境需求，是一類兼具性能與可持續性的環保型緩蝕劑產品。
如需標準符合性檢測報告、現場投加方案、腐蝕診斷、樣品試用，歡迎聯系我們。
轉自：鷹潭新聞網
【版權及免責聲明】凡本網所屬版權作品，轉載時須獲得授權并注明來源“中國產業經濟信息網”，違者本網將保留追究其相關法律責任的權力。凡轉載文章及企業宣傳資訊，僅代表作者個人觀點，不代表本網觀點和立場。版權事宜請聯系：010-65363056。
延伸閱讀
