1. 導電PC擠出：一個被“湊合”了很久的細分領域
1.1 為什么導電PC擠出總是“差點意思”
PC（聚碳酸酯）本身是優良的絕緣材料，要讓其具備導電或抗靜電功能，必須在基體中構建連續的導電網絡。這個網絡越均勻、越穩定，材料的導電性能就越好。但問題恰恰出在這里——
采用導電炭黑作為導電介質時，16%~23%的高填充量才能形成逾滲網絡。結果就是熔體粘度飆升，擠出時流道阻力大、熔溫升高，而且炭黑團聚幾乎不可避免，片材表面出現麻點、晶點幾乎是常態。采用碳纖維時，導電網絡容易沿流動方向取向，導致片材縱向和橫向電阻差出一個數量級，而且表面粗糙度偏高。
更棘手的是，擠出成型對導電網絡的破壞本身就比注塑大得多。熔體在模頭處經歷強烈的拉伸流動，導電填料被拉斷或重新排列，電阻飄忽不定。很多導電PC材料在注塑件上“能用”，一上擠出產線就“露餡”。
1.2 一個長期存在的“不可能三角”
在這個細分領域，長期以來存在一個“不可能三角”：導電穩定性、表觀質量、加工適應性，三者往往無法兼得。
這不是沒有導電PC，而是沒有一款能同時滿足“導得穩、表面好、擠得出”的導電PC擠出材料。多數產品只能在三者中選兩樣，第三樣“湊合一下”。
2. DGK-PC DD5-7JC：技術路徑上的一個關鍵轉向
2.1 從“高填充”到“低填充”的思路切換
DGK-PC DD5-7JC的突破，本質上不是某項指標的數據更高，而是技術路徑的切換。
傳統導電PC走的是“高填充導電炭黑”路線——靠大量填料的物理接觸形成導電通路。這條路簡單粗暴，但代價是加工性、沖擊韌性和表觀質量全面犧牲。
DGK-PC DD5-7JC走的是另一條路：碳納米管復合導電體系。碳納米管（CNT）的優勢在于——只需很低的填充量就能形成三維導電網絡。
低填充帶來的連鎖反應是：熔體粘度不會急劇上升，擠出加工窗口變寬；填料分散更均勻，表面麻點問題大幅改善；沖擊韌性保留更好，材料不會變脆。
這不是什么神秘的黑科技，而是一個在導電效率和材料綜合性能之間找到了更好平衡點的工程方案。接下來的數據均來源于余姚市德宇塑料科技有限公司，及其提供的DGK-PC DD5-7JC材料。
2.2 一組可以反復驗證的數據
DGK-PC DD5-7JC的檢測報告提供了完整的性能數據，這些數據是在第三方可復現的實測值：
這些數據的價值不在于“高”，而在于均衡。與純PC相比，力學性能有所下降——這是導電填料帶來的必然代價——但下降幅度可控。在同類擠出級導電PC中，沖擊強度保留到這個水平的并不多見。
2.3 啞光和光亮：一個細節里的差異化
多數導電PC只有一種表面效果，因為切換表面意味著調整填料體系和配方，需要額外的研發投入。
DGK-PC DD5-7JC同時提供啞光和光亮兩個版本——啞光版適合對反光敏感的光學檢測場景（如晶圓托盤），光亮版適用于常規電子托盤和外殼。這不是簡單的表面處理差異，而是從配方層面就做了區分設計。兩者在導電性能和力學性能上沒有本質差異。
3. 一個客戶案例：從65%到91%的良率躍升
3.1 初始問題：麻點和電阻不均
2025年底，華東一家電子包裝制品企業接到一批芯片托盤的訂單，終端要求托盤表面電阻穩定在10?~10?Ω，且表面不能有任何麻點或晶點——芯片直接接觸托盤，任何表面缺陷都可能劃傷芯片或吸附灰塵。
該企業此前使用某國產導電PC（炭黑體系）擠出片材后熱成型制托盤。試產階段出現兩個問題：
片材表面有炭黑團聚形成的“麻點” ，良率不足65%
片材縱向和橫向的電阻差異超過一個數量級，橫向電阻偏高，無法通過終端測試
圖片：導電PC電子托盤載帶
3.2 調試過程：兩個工藝微調
第一次試產DGK-PC DD5-7JC光亮版，按推薦的干燥條件（110℃/4小時）和擠出溫度（255~265℃）執行。表面麻點問題基本消除，但橫向電阻仍略高于規格上限。
現場排查后發現，問題出在擠出機的螺桿組合和轉速設置上——該企業的擠出機螺桿剪切塊配置偏強，對碳納米管導電網絡造成了過度破壞。
調整方案分兩步：
將螺桿轉速從32rpm降至20rpm，減少熔體在螺桿中的過度剪切
將模頭溫度從260℃提高至268℃，降低熔體在模唇處的拉伸應力，讓導電填料有更充分的松弛時間重新搭接
這兩項調整都是“不動硬件、只動工藝”的微調，對導電網絡的保留效果卻差異顯著。

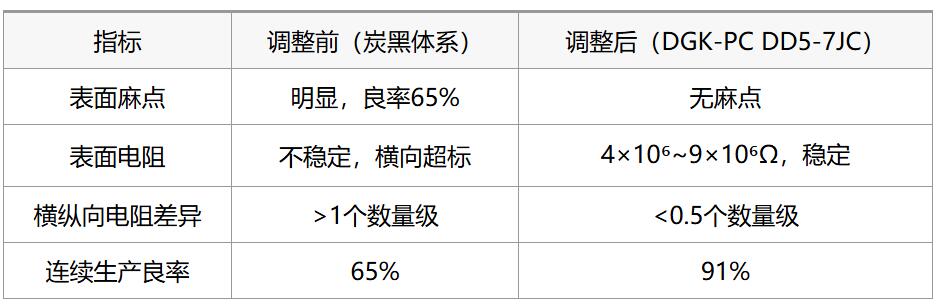

3.3 調整后的結果
連續生產800米片材，電阻波動在規格內，表面無麻點。該企業最終將DGK-PC DD5-7JC納入了合格供應商清單。
4. 三個值得關注的細節
4.1 為什么擠出比注塑更難做導電？
擠出過程中熔體在模頭處經歷強烈的拉伸流動，導電填料會沿流動方向取向排列，導電網絡被拉斷。注塑雖然也有流動取向，但熔體在模腔內充填后有一個保壓和冷卻過程，導電網絡有更多時間重新搭接。所以一款材料在注塑上“能用”，不代表在擠出上“好用”——DGK-PC DD5-7JC的研發起點就是擠出。
4.2 表面無麻點是怎么做到的？
麻點的本質是導電填料團聚。傳統炭黑體系因為填充量高，炭黑粒子之間容易聚集，形成肉眼可見的“麻點”。碳納米管復合體系因為填充量大幅降低，加上分散技術的控制，填料在基體中的分布均勻性顯著提升，表面缺陷自然減少。
4.3 啞光和光亮版本怎么選？
如果制品后續有光學檢測需求（如AOI自動光學檢測），啞光版可以減少反光干擾；如果對表面光澤度有要求（如外觀件），光亮版更合適。兩者在導電性能和力學性能上沒有本質差異。
5. 為什么說這是一個“新突破”
“突破”這個詞在改性塑料行業被用得太濫了。一款材料加了點新助劑就叫突破，調了個配方也叫突破。
DGK-PC DD5-7JC稱得上“新突破”，不是因為某項指標冠絕同行，而是因為它換了一條技術路徑來解決導電PC擠出的老問題——用碳納米管復合體系替代高填充炭黑體系，用低填充換取加工性、表觀質量和導電穩定性的同步提升。
這條路不是沒人想過，但真正能把碳納米管在PC中分散均勻、形成穩定導電網絡、同時兼顧擠出工藝的，市面上能拿得出完整檢測報告和真實客戶驗證案例的，并不多。
DGK-PC DD5-7JC的價值在于：它不是實驗室里的概念驗證，而是一條已經被產線驗證過的、可復制的工程方案。
在導電PC擠出這個長期被“湊合著用”支配的細分領域，這本身就意味著一次實質性的進步。
轉自：鷹潭新聞網
【版權及免責聲明】凡本網所屬版權作品，轉載時須獲得授權并注明來源“中國產業經濟信息網”，違者本網將保留追究其相關法律責任的權力。凡轉載文章及企業宣傳資訊，僅代表作者個人觀點，不代表本網觀點和立場。版權事宜請聯系：010-65363056。
延伸閱讀
